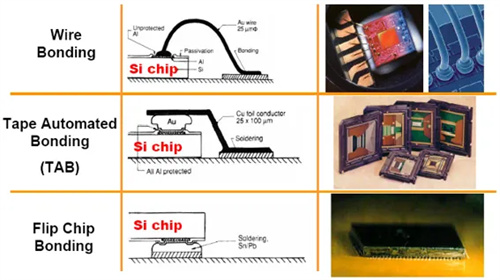

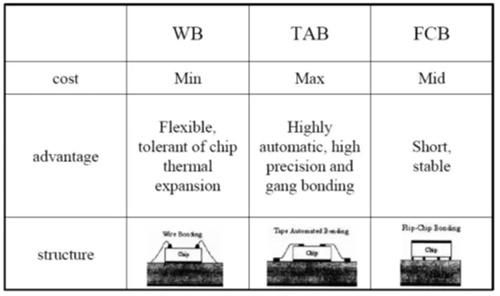

半導體行業，總繞不開幾種封裝工藝，那就是芯片粘接、引線鍵合、倒裝連接技術。尤其以引線鍵合(Wire Bonding)及倒裝連接(Flip Chip Bonding)較為常見。
1半導體封裝技術簡介
倒裝芯片（Flip chip）技術是通過芯片上的凸點直接將元器件朝下互連到基板（substrate）、載體或者電路板上。這種封裝技術具有較高的信號密度、較小的體積、高速傳輸和良好的熱傳導性能，因此在半導體行業得到了廣泛應用。
倒裝芯片技術起源于IBM，IBM公司在1960年研制開發出在芯片上制作凸點的倒裝芯片焊接工藝。后來制作PbSn凸點，使用可控塌焊連接(Controlled collapse Component Connection, 簡稱C4技術)。C4芯片具有優良的電學、熱學性能，封裝疲勞壽命至少提高10倍以上。
2倒裝芯片的發展歷程

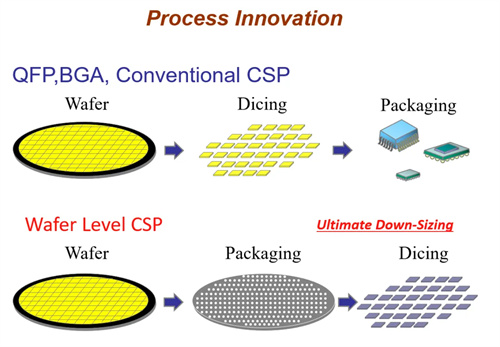

伴隨半導體芯片體積的逐漸減小，對芯片封裝技術要求越來越高，封裝技術向著晶圓及封裝發展。
在對傳統芯片進行封裝時，通常是將晶圓進行切割成Die，再對每一個Die進行封裝，在新的半導體封裝中，將封裝工藝與半導體工藝進行融合，在晶圓上對芯片進行統一封裝，再切割形成可靠性更高的獨立芯片。
倒裝芯片的應用

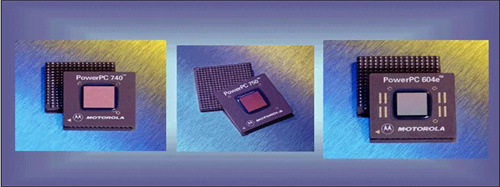

倒裝芯片元件主要用于半導體設備，有些元件，如無源濾波器，探測天線，存儲器裝備也開始使用倒裝芯片技術，由于芯片直接通過凸點直接連接基板和載體上。因此，更確切的說，倒裝芯片也叫DCA(Direct Chip Attach)，下圖中CPU及內存條等電子產品是常見的應用倒裝芯片技術的器件。

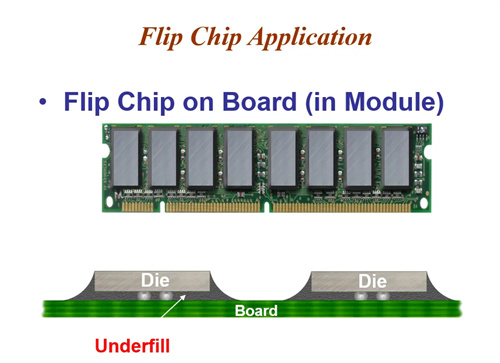

下圖是內存條中存儲芯片通過倒裝技術與線路板連接，芯片與電路板中間通過填充膠固定。
3倒裝芯片技術的優點與缺點
倒裝連接技術優點：
01小尺寸
小的IC引腳圖形 (只有扁平封裝的5%）減小了高度和重量。
02功能增強
使用倒裝芯片能增加I/O的數量。I/O不像導線鍵合處于芯片四周而受到數量的限制。面陣列可以在更小的空間里進行更多信號、功率以及電源等互連。一般的倒裝芯片焊盤可達400個。
03性能增加
短的互連距離減小了電感、電阻以及電容，保證了信號延遲減少、較好的高頻率、以及從晶片背面較好的熱通道。
04提高了可靠性
大芯片的環氧填充確保了高可靠性。倒裝芯片可減少三分之二的互連引腳數。
05提高了散熱能力
倒裝芯片沒有塑封，芯片背面可進行有效的冷卻。
倒裝連接技術缺點：
(a)裸芯片很難測試；
(b)凸點芯片適應性有限
(c)隨著間距地減小和引腳數的增多導致PCB技術面臨挑戰；
(d)必須使用X射線檢測設備檢測不可見的焊點；
(e)和SMT工藝相容性較差；
(f)操作夾持裸晶片比較困難；
(g)要求很高的組裝精度；
(h)目前使用底部填充要求一定的固化時間；
(i)有些基板可靠性較低
(j)維修很困難或者不可能。
